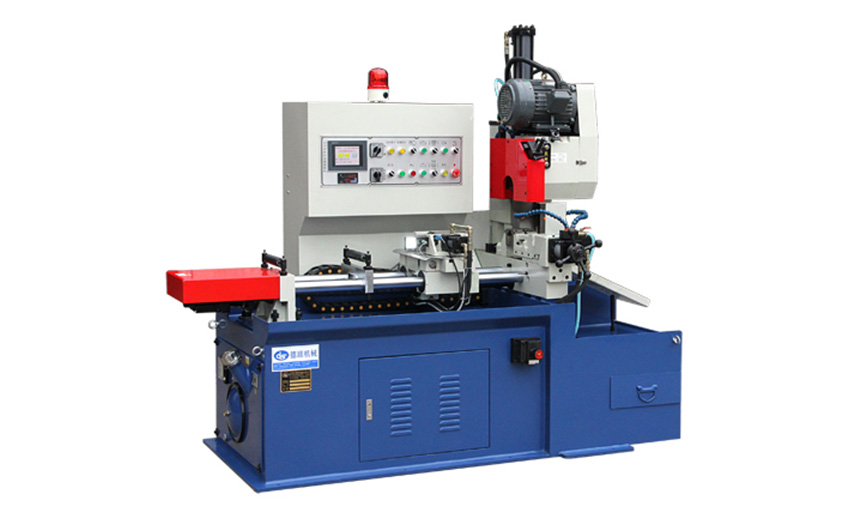

  • YJ-385CNC金属圆锯切断机
YJ-385CNC金属圆锯切断机

1.本机采用垂直滑道式上下进退刀,进刀稳定,刀具使用寿命长,锯切精度高。
2.欧式设计,机头应用长轴短距。蜗轮蜗杆传动,切割能力更佳,噪音低。
3.精心设计送料系统,送料长度设10-650mm/mz(可三次送料) 送料浮动夹钳系统,保证不伤工件表面.精度更高。
4.独特主夹钳,力度强,牢固稳定。
5.冷却液循环使用,集中回收铁屑。

分享到:
立即咨询 相关文章

      乐清市德顺机械有限公司是一家专注于全自动切铝机、全自动切管机、母线加工机、双头倒角机、液压铝锯床、气动切管机等产品生产加工制造和销售为一体的综合性切管机厂家;各种管材型材的切割、成型、铆接等加工工艺的理想配套设备商,提供最全面的切管机定制方案咨询,切管机价格咨询;全国统一服务热线:400-0988-567

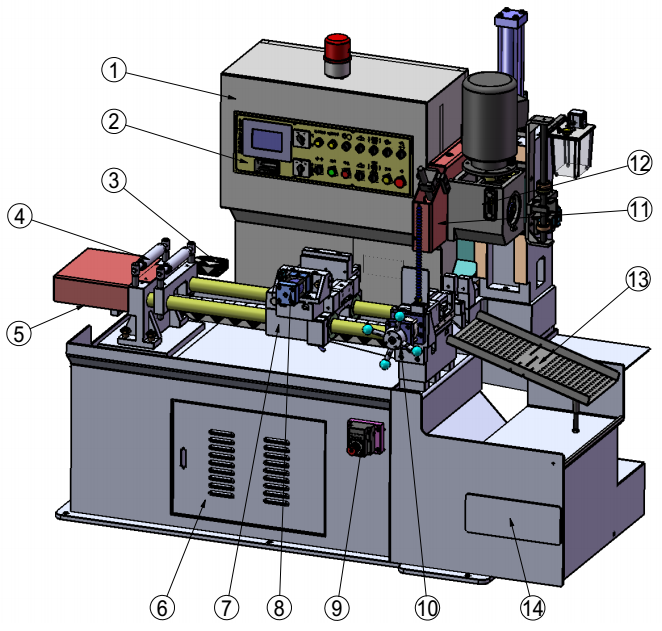

机器前视图



1、电气控制箱部分

8、送料夹紧缸

2、操作面板

9、机头液压缸调速阀

3、拖链

10、主夹钳夹紧缸

4、送料支撑架

11、锯片防护罩壳

5、伺服电机

12、机头切割部分

6、液压控制阀组

13、接料槽

7、送料座

14、排削槽

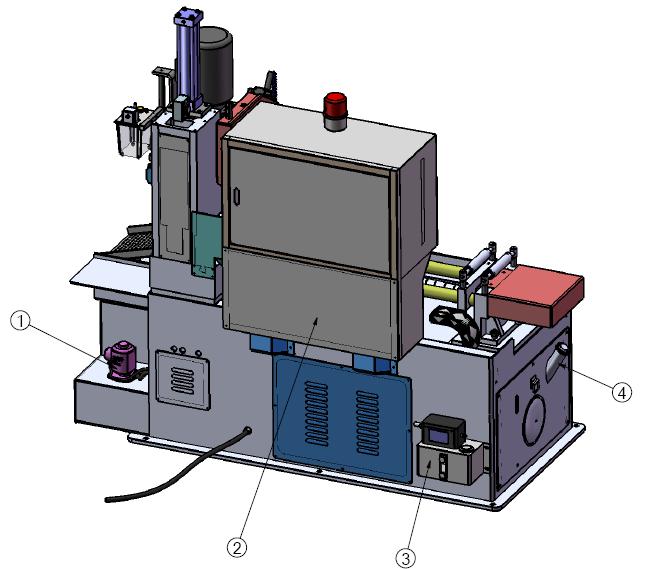

机器后视图



1、冷却水泵

3、集成喷雾器

2、变压器箱

4、加油口

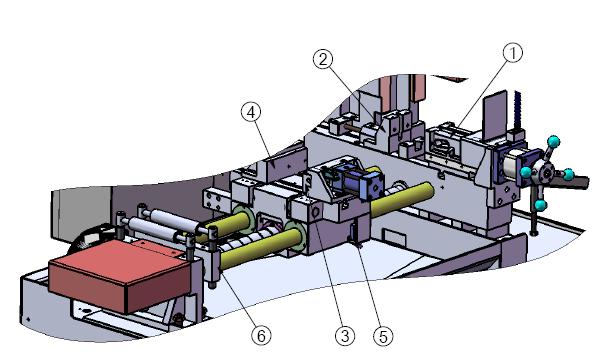

锯切行程视图



1、主夹钳前夹具座

6、主夹钳后夹具座

2、送料夹钳前夹具座

7、送料夹钳后夹具座

3、接近开关

8、托料固定座



型号

YJ-385CNC

性能项目

规格(mm)



锯切能力mm



    1550542228520263.png    1550542482727207.png    1550542498966105.png        1550543334930460.png       1550543316925049.png       未标题-1123456789.png

Φ60

50x50

φ120

115x115

110x110

110x50

送料长度

(可选)

伺服送料,5mm-6m,无需手动定位


油缸送料,单次650mm,双次/300mm,叁次/1950mm

送料伺服马达

1kw     选购型:循环送料

锯片

HSS ?250-?400(10"-16") 标准?350

主轴转数

30/60rpm-40/80rpm-64/128rpm 双段转数

液压泵马达

3HP (4P)

夹钳型式

单边

虎钳**夹持

150mm

工作压力

20-30KG/CM2

機械尺寸(深x寬x高)

2200mmx1400mmx2200mm

总重量

1400KG
